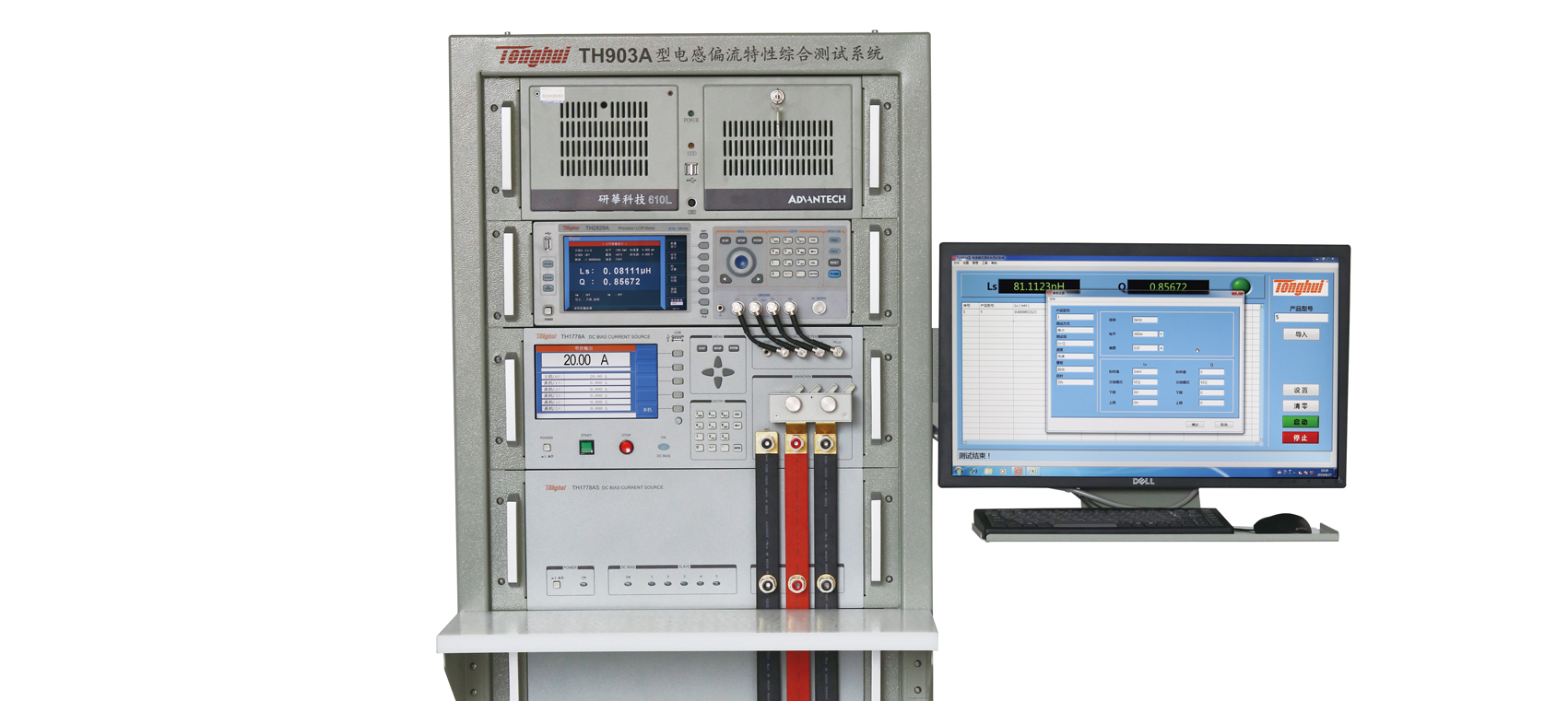

同惠TH903A 電感偏流特性綜合測試系統產品詳細規格
Windows操作環境一體化程控操作
系統穩定度高,頻率響應2MHz
靈活的可裁剪性及可擴展性
極精細的電流步進(0-120A電流范圍)
單一-電流、步進掃描、圖形化掃描三種電流輸出方式
實時操作有參數及設置，直接在軟件界面存儲和調用
圖形化操作,中英文界面
提供數據庫、Excel、 Txt三種格式文件存儲
■ 電感器/電抗器直流特性分析
■ 鐵芯/鐵氧體材料飽和特性分析
■ 其他材料的直流特性分析
|
型號 |
TH903A |
||||
|
顯示 |
LCR顯示屏+電腦顯示器 |
||||
|
支持測量頻率 |
0Hz-2MHz |
||||
|
電流范圍 |
0A-120A：一臺TH1778/TH1778A主機，1-5臺TH1778S/TH1778AS從機自由匹配,主從機均為20A |
||||
|
組合方式 |
LCR型號 |
TH2829A |
TH2829B |
TH2829C |
|
|
頻率范圍 |
20Hz - 300kHz |
20Hz - 500kHz |
20Hz - 1MHz |
||
|
偏置電流源 |
TH1778A或TH1778AS |
||||
|
電流范圍 |
20A1臺，多可疊加5臺 |
||||
|
工控機系統 |
工控機、液晶顯示器、鍵盤、鼠標、上位機軟件、19英寸標準機柜 |
||||
|
顯示方式 |
單點、列表、圖形掃描、多頻率點電流掃描曲線 |
||||
|
數據存儲 |
測試文件，波形圖片，波形數據，數據（EXCEL、TXT、數據庫） |
||||
|
電流加載方式 |
上位機控制+實體按鍵+腳控開關 |
||||
|
電流步進 |
1.000A - 5.000A |
25mA |
|||
|
掃描調整時間 |
1.000A - 5.000A |
10ms-3600s |
|||
|
掃描調整小步進 |
1.000A - 5.000A |
25mA |
|||
|
輸出電壓 |
10V |
||||
|
允許直流電阻 |
Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） |
||||
|
允許電感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） |
||||
|
連續加載電流時間 |
2-3h，不間斷輸出 |
||||
