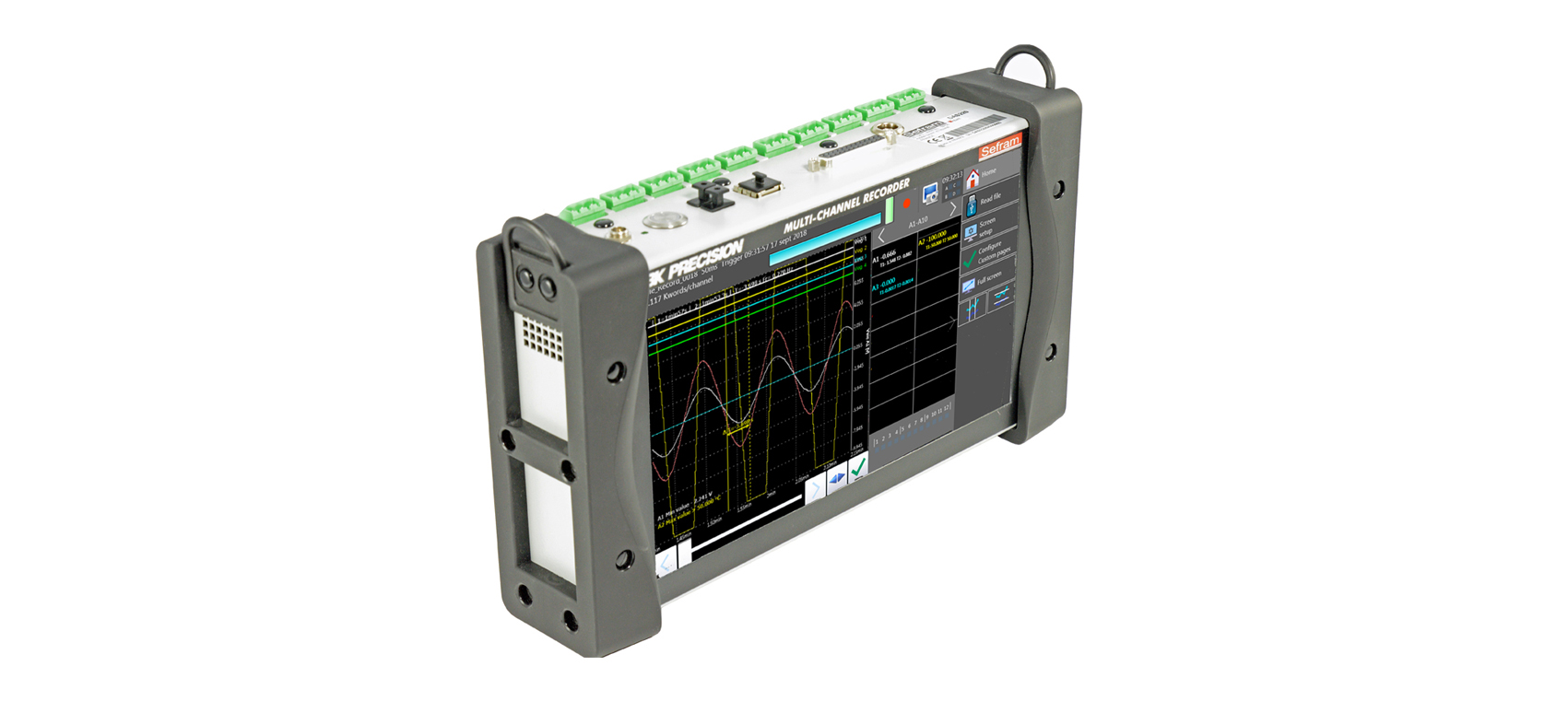

同惠DAS220 多通道手持式數據記錄儀產品詳細規格
■ 多通道手持數據記錄儀
新一代的DAS 220記錄儀旨在測試您在過程中需要記錄的參數：電壓測試傳感器測試（0-10V）,溫度測試（熱電偶，PT100-PT1000）,電流測試（選裝分流器）電阻測試，計數，頻率。您可以直觀地觀察測試結果（圖形和數值）以及在記錄儀內部或USB存儲測試結果，您可以在電腦上通過使用免授權的Das Lab軟件來進行數據轉移和處理
■ 人性化界面
DAS220帶有10”觸摸屏：用戶界面非?；?。圖標和符號使瀏覽非常簡單且省時 。
■ DAS220在過程測試領域是一款非常通用的記錄儀:
- 多通道溫度監測和記錄
- 0-10V 傳感器監測和記錄
- 電壓測試
- 脈沖計數
|
技術指標 |
|
|
通道數： |
10通道 |
|
輸入指標 |
|
|
直流電壓 |
|
|
量程： |
1mV(±0.5Mv)到200V(±100V) |
|
輸入電壓： |
直流100V |
|
精度： |
滿刻度的0.1%，±10μV |
|
溫度帶熱電偶 |
|
|
傳感器 |
范圍 |
|
Couple J |
-210°C - 1200°C |
|
Couple K |
-250°C - 1370°C |
|
Couple T |
-200°C - 400°C |
|
Couple S |
-50°C - 1760°C |
|
Couple B |
200°C - 1820°C |
|
Couple E |
-250°C - 1000°C |
|
Couple N |
-250°C - 1300°C |
|
Couple C |
0°C - 2320°C |
|
Couple L |
-200°C - 900°C |
|
精度 冷端溫度補償±1.25% |
|
|
溫度帶PT100-PT1000 |
|
|
電流： |
1mA(Pt100)& 100μA (Pt1000) |
|
量程： |
-200°C到 850°C |
|
測試： |
2線，3線 |
|
精度（20°C）： |
0.3°C±讀數的0.1% |
|
2線補償電阻： |
30Ω |
|
3線補償電阻： |
50Ω |
|
電阻 |
|
|
量程： |
1kΩ 10Kω |
|
精度： |
1Ω（量程1kΩ）和10Ω（10kΩ） |
|
獲取-采樣 |
|
|
分辨率： |
16位 |
|
獲取系統： |
掃描，每通道采樣 |
|
采樣率： |
1ms to 20mn V ＞50mV 2ms to 20mn V ≤50mV, 熱電偶 & Pt100-Pt1000 |
|
觸發: |
日期，延遲，闕值，闕值組合（和/或） 邏輯通道的文字（和，或，斜率， 電平） |
|
預觸發: |
從0-100k可變采樣 |
|
額外I/O |
|
|
邏輯通道 |
|
|
數量： |
12 |
|
允許電壓： |
24V Cat I |
|
輸入阻抗： |
4.7kΩ |
|
采樣率： |
1ms |
|
邏輯功能輸入 |
|
|
通道數量： |
4（K1-K4） |
|
允許電壓： |
24V Cat I |
|
采樣率： |
1ms |
|
脈沖計數： |
0-10000000 |
|
頻率測試： |
1Hz到10kHz |
|
報警（輸出） |
|
|
數量： |
4種報警（A,B,C,D） |
|
輸出電平： |
0-5V |
|
配有： |
100/240V主適配器，說明書（CDROM）, 1個25芯的公頭 連接器，stylus,抹布，螺絲刀 |
|
需要DAS220帶電池： |
DAS220 BAT |
|
內部存儲 |
|
|
內部閃存驅動器： |
小32GB |
|
文件大小: |
2GB |
|
接口 |
|
|
USB: |
2個A型USB |
|
以太網: |
10/100 帶RJ45的雙絞線 |
|
Wifi: |
選裝USB適配器 |
|
一般規格 |
|
|
顯示 |
10寸TFTLCD觸摸屏，背光，1024*600 |
|
電源 |
10V/4A，帶主適配器（100/240VAC） |
|
電池 |
出廠選配，不可拆卸，鋰電池 |
|
電池待機 |
待機模式15小時，非待機模式10小時 |
|
工作溫度 |
0 °C -40°C，80% RH(無冷凝) |
|
存儲溫度 |
-20°C - 60°C |
|
尺寸 |
210*295*105mm |
|
重量 |
2.5kg |
|
安全 |
CAT I 100V,符合IEC61010-1 |
|
保修期 |
2年 |
|
選型指南 |
DAS220 |
DAS220BAT |
|
10個模擬多通道 |
? |
? |
|
12邏輯通道輸入 |
? |
? |
|
內部電池 (8h 待機) |
- |
? |
|
WiFi接口 (USB 連網) |
選件 |
選件 |
|
選配附件 |
|
|
堅固手提箱 |
P/N:902408000 |
|
Wifi(USBA適配器) |
P/N:902402000 |
|
12個隔離邏輯通 |
P/N:984405500 |
|
邏輯通道軟線 |
P/N:902407000 |
|
4-20Ma/50歐姆分流 |
P/N:902406500 |
|
19寸上機 |
P/N:902209000 |
|
DIN機 |
P/N:902201000 |
