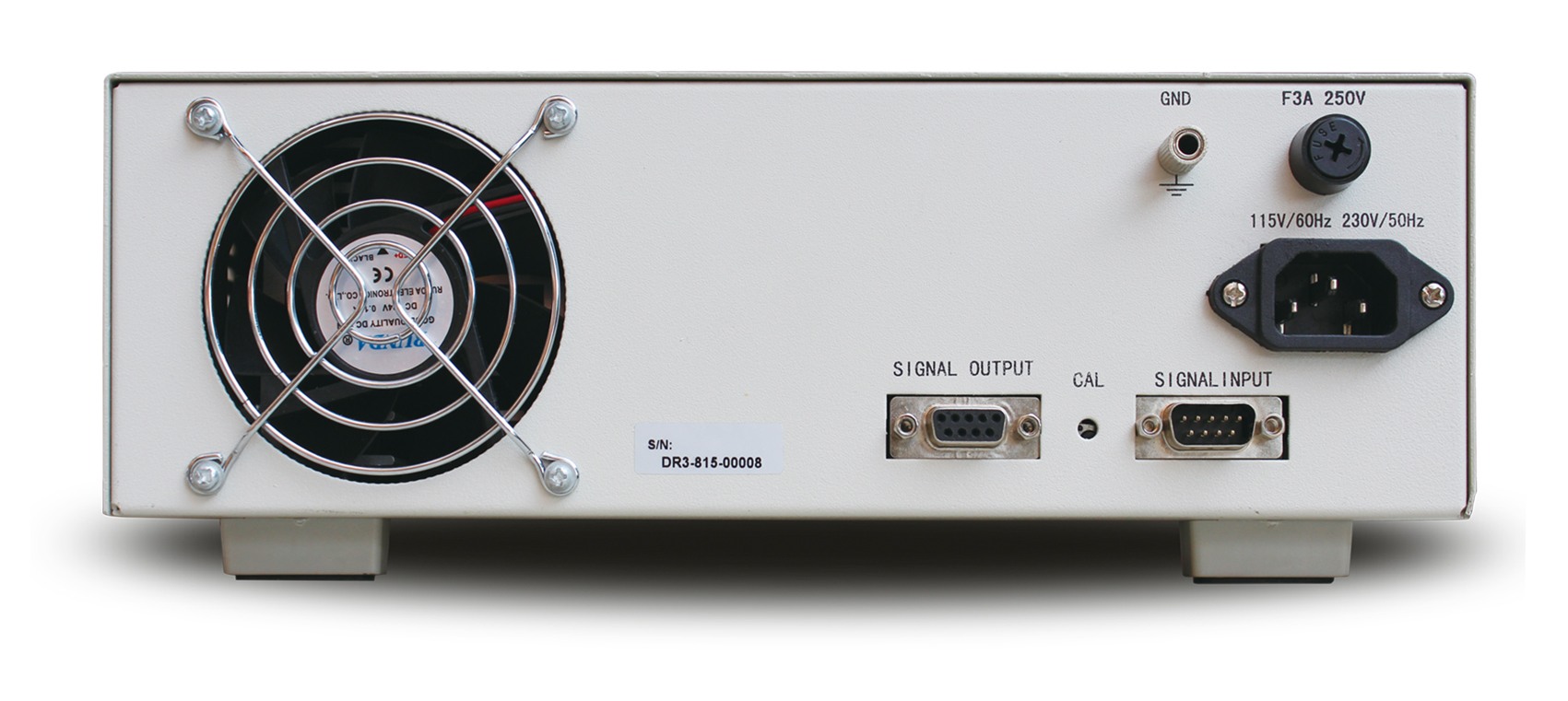

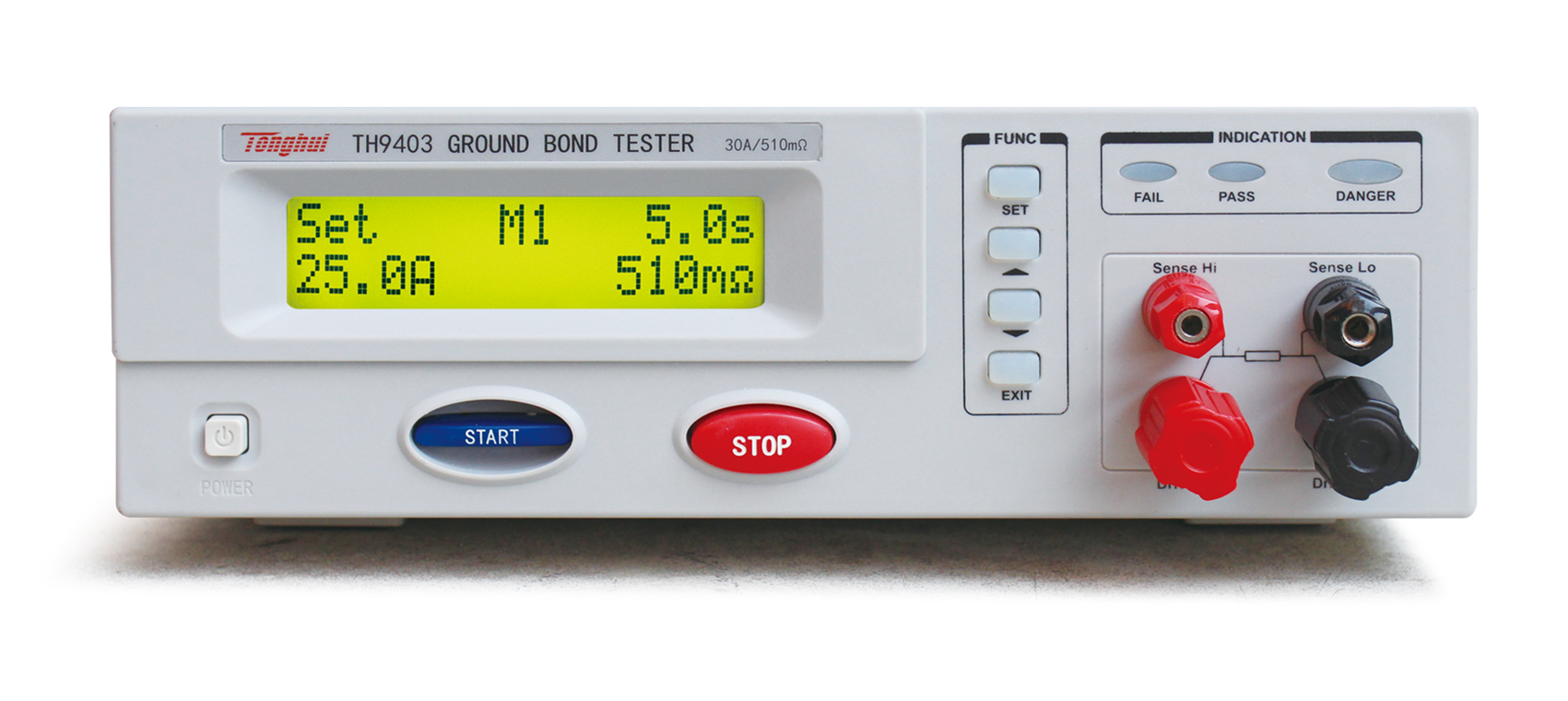

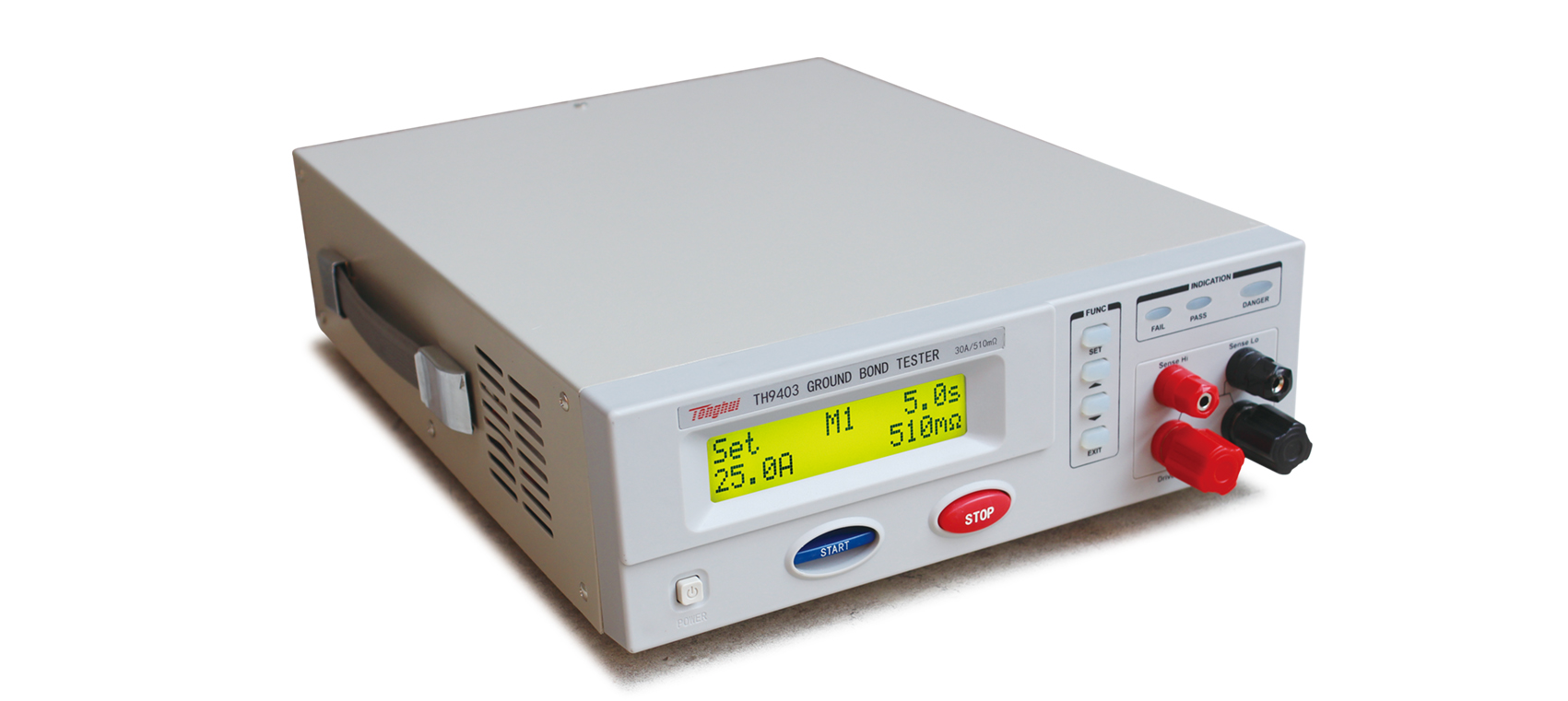

同惠TH9403 程控接地電阻測試儀產品詳細規格
性能特點
恒流線性放大輸出
前面板軟件校正，度高
不配RS232，標配PLC接口
鍵盤鎖定功能
TH9403和TH9301連接組成二合一耐壓接地
三合一耐壓絕緣接地測試儀，方便靈活
恒流線性放大輸出
前面板軟件校正，度高
不配RS232，標配PLC接口
鍵盤鎖定功能
TH9403和TH9301連接組成二合一耐壓接地
三合一耐壓絕緣接地測試儀，方便靈活
簡介
■ TH9403型接地電阻測試儀是用來測量電氣設備內部的接地電阻，它反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四段測量法，即在被測電氣的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。本產品滿足GB4706.1-2005，GB9706.1-2007等國內外安規標準測試，符合JJG984-2004安規計量規程要求。
應用
技術參數
|
型號 |
TH9403 |
|
輸出電流 |
3-30A±（2%+2counts） |
|
輸出電壓 |
6V |
|
接地電阻范圍 |
0-510 mΩ 10A; 0-120 mΩ 10A-30A ±（2%+2counts） |
|
測試時間 |
0.1-999.9s |
|
液晶顯示器 |
16x2行背光式液晶顯示器 |
|
校正方式 |
軟體校正 |
|
記憶裝置 |
可記憶電流，電阻，時間等設定值 |
|
尺寸/重量 |
275mmx100mm340mm/10kg |
