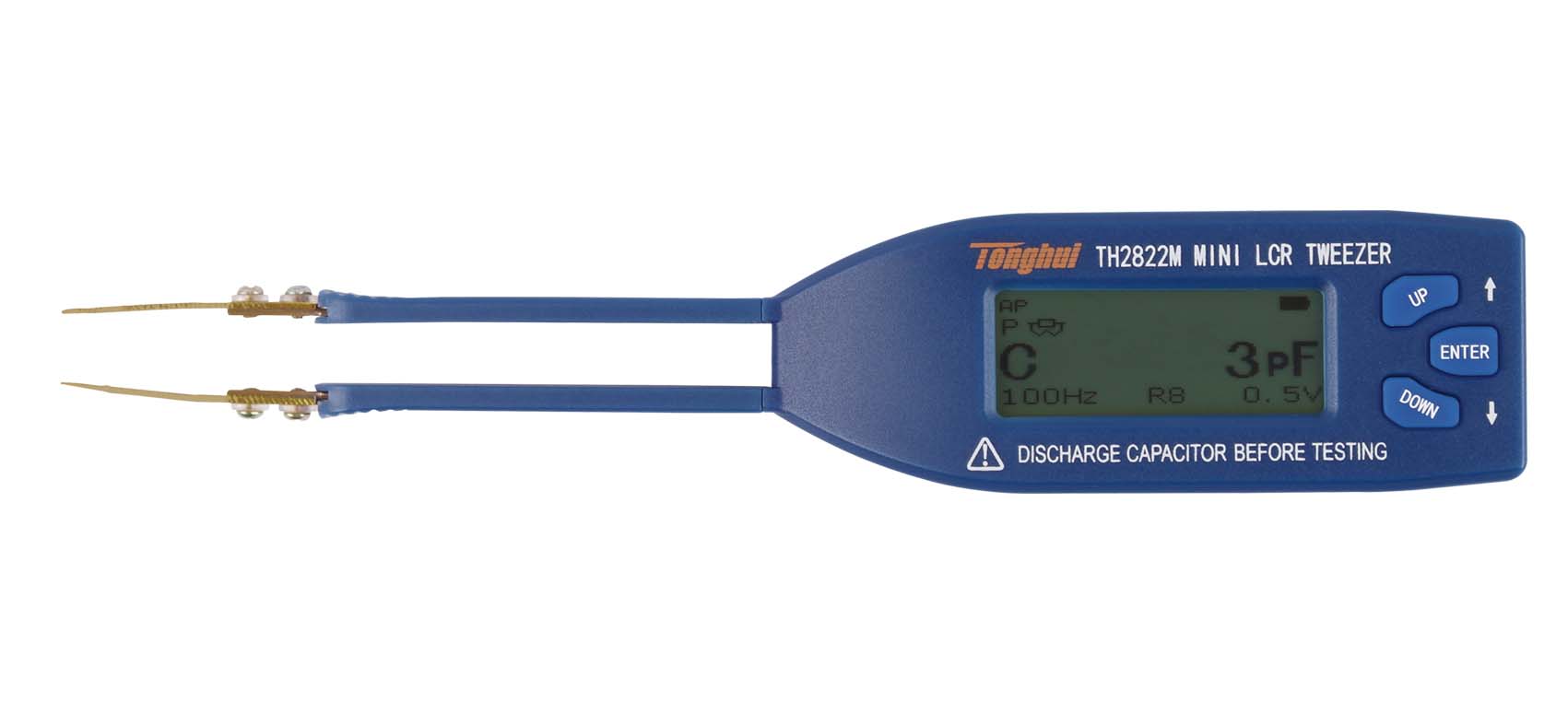

圖片僅供參考,產品以實物為準
同惠TH2822M 迷你LCR表產品詳細規格
100Hz，125Hz, 1kHz, 10kHz 4個頻率
基本精度: 0. 5%
測試速度: 2次/秒
輸出阻抗1002、1kQ、1kQ
靈巧、便攜的外觀設計
提供三種輸入阻抗自動匹配測量
帶有DCR、導通功能
12me左右低功耗
智能化的自動LCR選擇功能
1%，5%，10%，20%的容限比較模式
D/Q分辨率0.001
數據顯示保存功能
開關機均可對電池充電
實時的功能配置選擇與工作狀態保存能力
標配Mini -USB通訊接口，SCPI命令集
TH2822M Mini Smart 手持 LCR 是用于測量電感、電容、電阻等元件參數的便捷手持式測量儀器，體積小巧， 采用 5V 可充電電池供電可應用于流動測量和手持測量的場合。
TH2822M 提供主參數 40,000 字讀數，副參數 0.001 讀數分辨率，測量頻率可達 10kHz，可變 100Ω、1kΩ、10kΩ三種源內阻，恒定測試電平 0.5V， 全自動量程，快速顯示測量結果，并可自動按元件性質 選擇合適的測量參數，可提供 0.5% 的測量精度， 使之兼備了手持表的便捷性和臺式機的優良性能。
儀器操作簡潔直觀，測試頻率、電平、參數即按即現； 同時還具備公差模式可進行元件分選；實用配置菜單可設定按鍵音、自動關機及存儲設置等操作。
儀器標配有遠程通訊功能，可通過 Mini-USB 電纜連接至 PC，實行遠程控制和數據采集。
■ 無源元件的阻抗參數評估
■ 印制電路板、繼電器、開關、電池等的阻抗評估
■ 主要用于一些封裝小的貼片元件
|
產品型號 |
TH2822M |
|
功能 |
|
|
顯示 |
LCD液晶顯示 |
|
基本測量準確度 |
0.5% |
|
測試頻率 |
100Hz，125Hz，1kHz，10kHz |
|
AC信號電平 |
0.5 Vrms |
|
信號源輸出阻抗 |
100Ω、1kΩ、10kΩ |
|
DCR測量功能 |
有 |
|
測試參數 |
主參數：L / C / R / Z / DCR / OS副參數：D/Q/θ |
|
測試速度 |
2次 / 秒 |
|
等效方式 |
串聯、并聯 |
|
參數及等效方式 |
手動、自動 |
|
量程方式 |
自動 |
|
測試端配置 |
兩端 |
|
容限比較模式 |
1%，5%，10%，20% |
|
通訊接口 |
Mini-USB（虛擬串口） |
|
供電 |
|
|
電池型號 |
MLK 403030,3.7V 200mAH可充電電池 |
|
自動關機設定 |
30sec，60sec，120sec |
