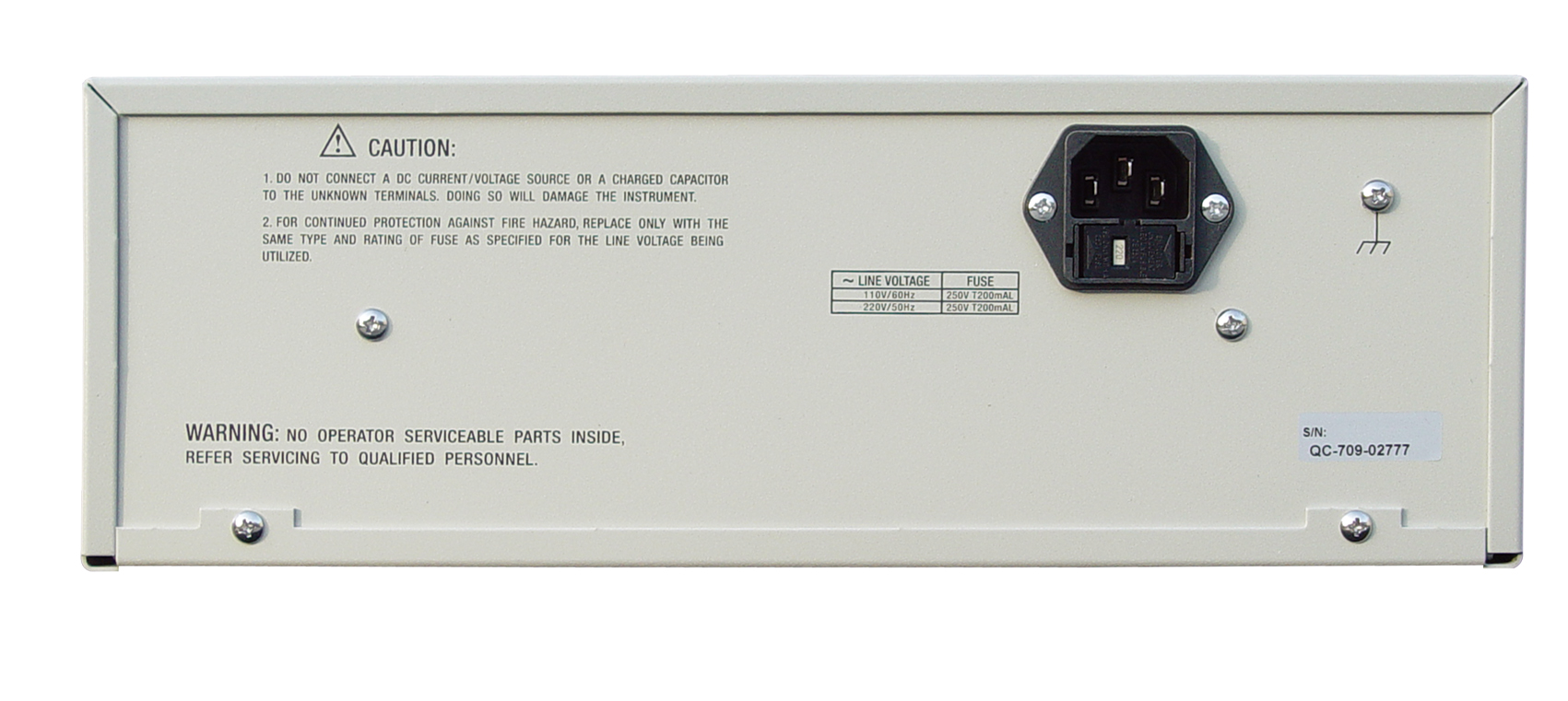

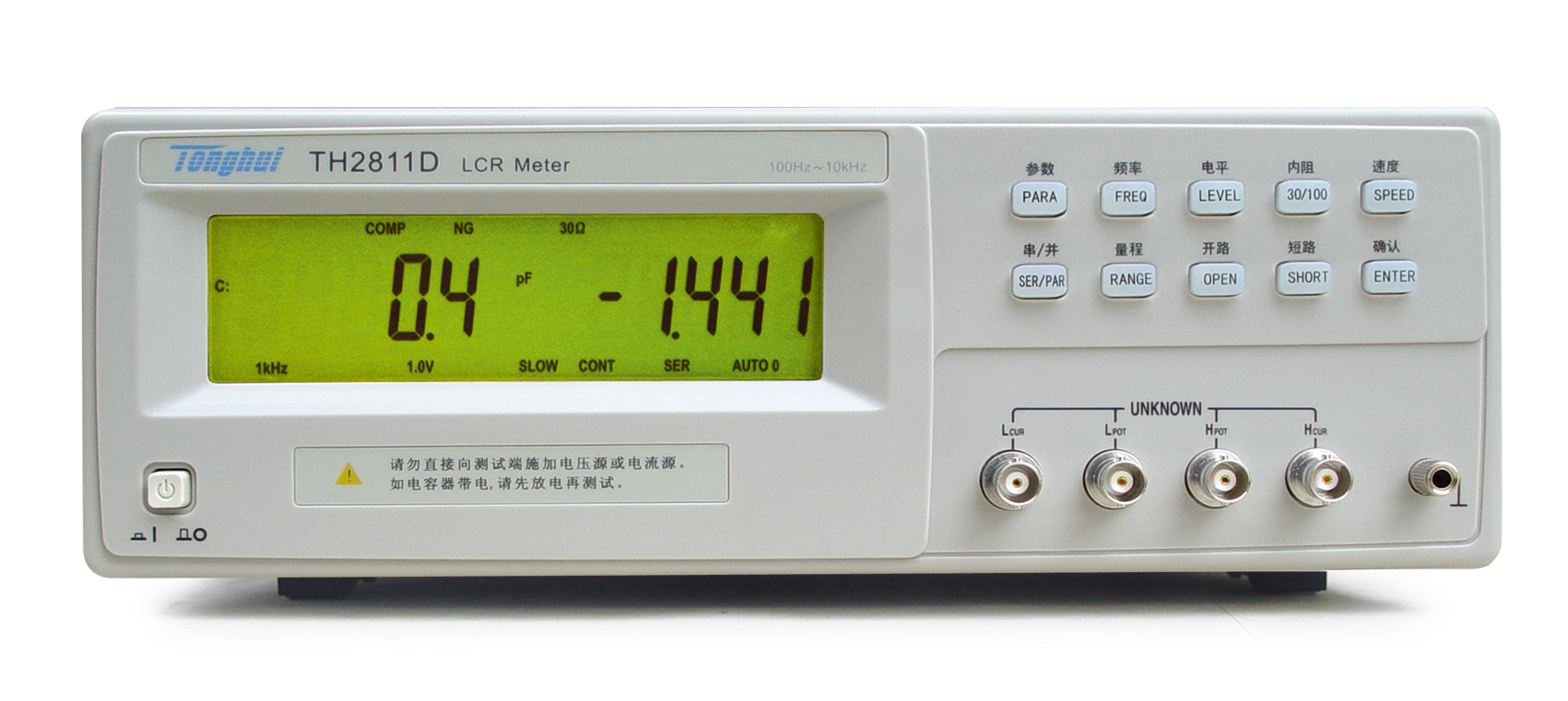

圖片僅供參考,產品以實物為準
同惠TH2811D LCR數字電橋產品詳細規格
100Hz，120Hz， 1kHz, 10kHz 4個頻率
基本精度: 0.2%
測試速度:快83ms
302、1005 2兩種輸出阻抗
采用SMT表面貼裝工藝
簡便操作與強大功能的合理結合
讀數穩定性好
■ TH2811D型LCR數字電橋是本公司研制的低頻元件測量的換代產品， 其中應用多項元件測量的技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀?？蓾M足生產線質量保證、進貨檢驗及自動化生產的需要。TH2811D為常州同惠推出的一款LCR數字電橋，在夾具方面采用了TH26004s-1四端開爾文測試電纜加TH26001A 四端測試夾具以及短路片，精度為0.2％，內阻30/100歐姆。
|
測 量 功 能 |
|
|
測試參數 |
L-Q, C-D, R-Q, |Z|-Q |
|
基本準確度 |
0.2% |
|
等效電路 |
串聯, 并聯 |
|
量程方式 |
自動, 保持 |
|
觸發方式 |
內部 |
|
測試速度(1kHz)(次/秒) |
快速: 12,中速:5.1 慢速:2.5 |
|
校準功能 |
開路 / 短路,掃頻清零 |
|
測試端配置 |
5端 |
|
測 試 信 號 |
|
|
測試信號頻率 |
100Hz,120Hz,1kHz,10kHz,±0.01% |
|
輸出阻抗 |
30Ω,100Ω |
|
測試信號電平 |
0.3Vrms, 1Vrms |
|
測量顯示范圍 |
|
|
|Z|, R |
0.1 mΩ — 99.99 MΩ |
|
C |
0.01pF — 99999μF |
|
L |
0.01μH — 99999H |
|
D |
0.0001 — 9.9999 |
|
Q |
0.0001 — 9999.9 |
|
顯示 |
|
|
顯示方式 |
直讀帶背光大字符LCD顯示 |
|
顯示器 |
主、副參數：5位 |
|
比較器 |
|
|
接口 |
|
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26001A | ||||
| 短路片 | TH26010 | ||||
| 四端Kelvin測試線 | TH26004S-1 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒貼片測試線 | TH26029B | ||||
