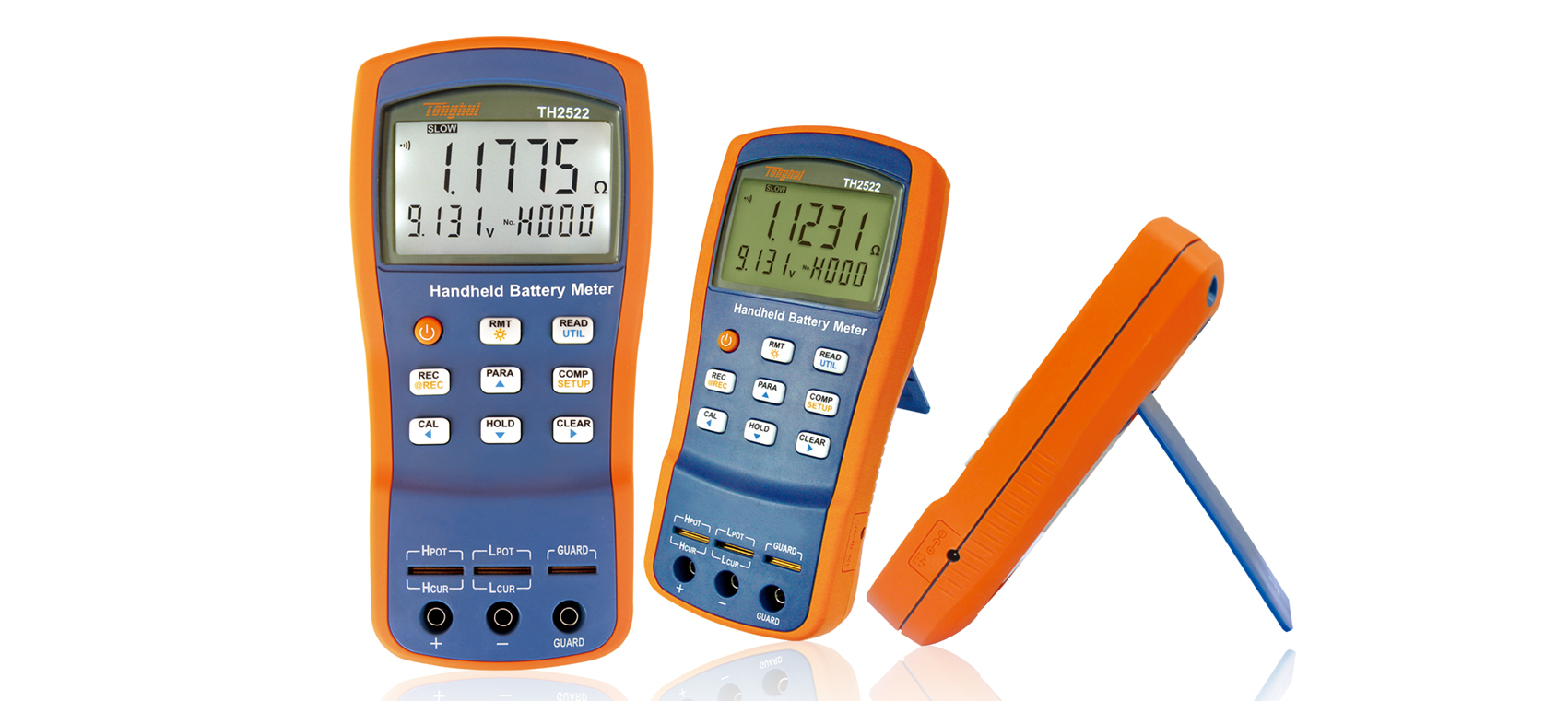

同惠TH2522 手持交流低電阻儀產品詳細規格
簡介

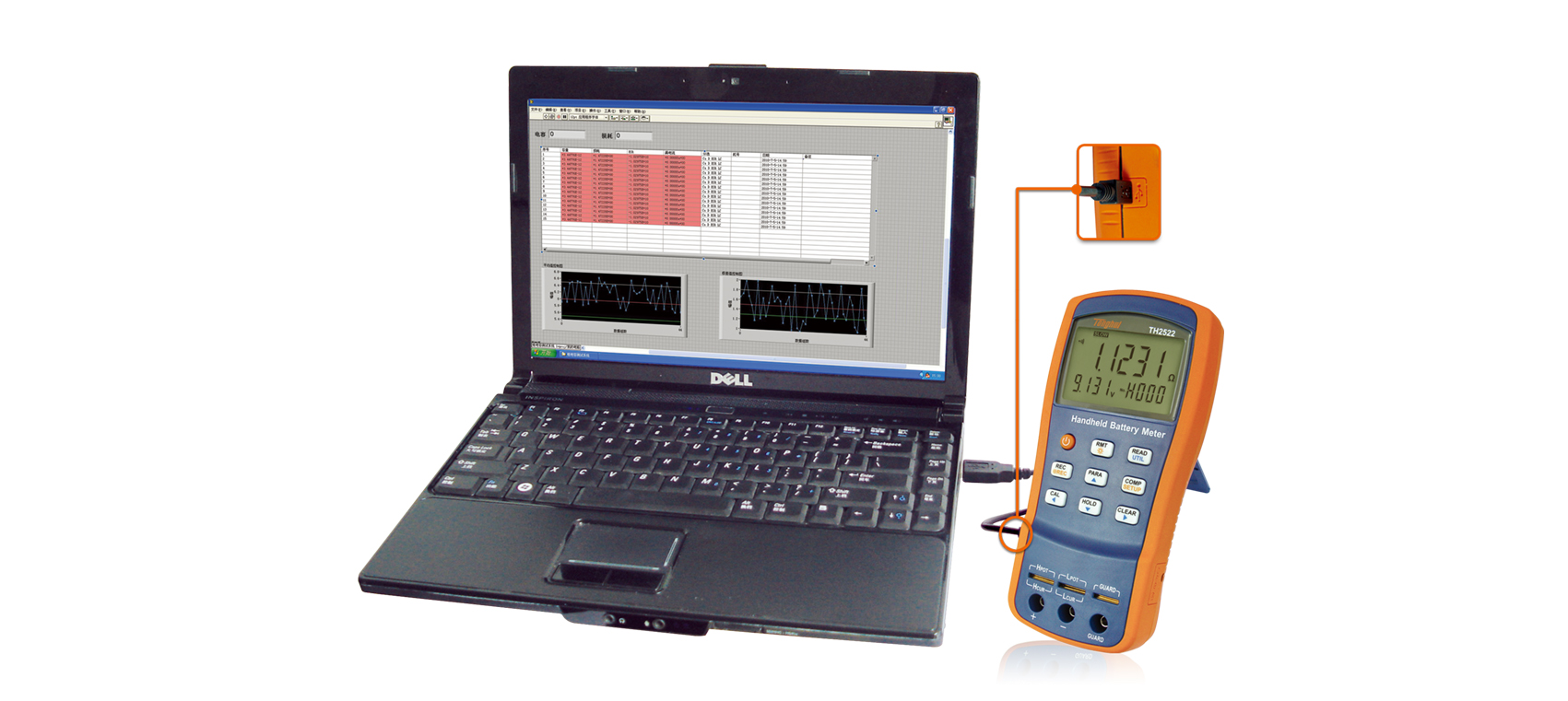

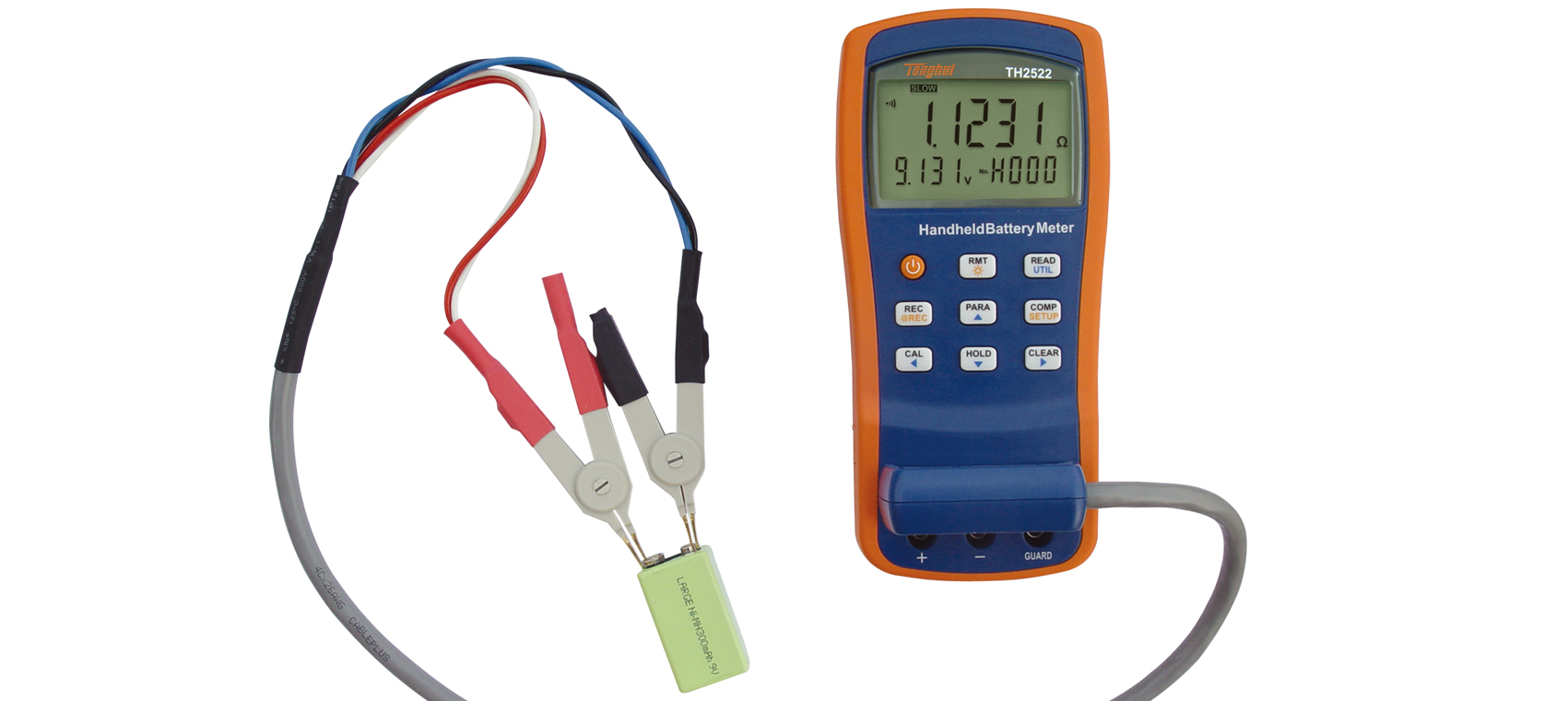

■ 同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了便攜式交流電阻電壓測試儀器----TH2522系列手持電池測試儀（電池內阻/電壓測試儀）。TH2522系列手持電池測試儀采用了低功耗的16bits嵌入式CPU和高密度SMD貼裝工藝，界面清爽，操作便捷。TH2522采用1kHz恒壓測試信號源，內阻為50Ω，能夠很好的對外部測量器件做出適應，防止被測件擊毀。電阻除小量程外，其量程均可達到0.5%的精度（小量程保證0.8%精度），直流電壓測量精度更是達到了0.1%。TH2522內部可存儲35組分選數據，可獨立設置并選用內置比較數據，使您的測試和數據分析處理工作更加輕松。內部可實現兩種數據存儲方式，手動多100組數據，自動多500組數據，自動存儲方式又分為穩定存儲和定間隔存儲，方便您通過測量數據繪制產品性能參數表TH2522儀器配置了Mini-USB接口，既方便您讀取儀器保存的數據，又方便您遠程控制儀器，讓測試工作不再枯燥。
應用
| 顯示 | 顯示器 | 128段黑白液晶顯示器 |
| 顯示位數 | R：5位，顯示數字500.00 V：4位，顯示數字50.00 | |
| 基本準確度 |
|
交流電阻R：0.5%（小量程0.8%） 直流電壓V：0.1% |
| 測試信號源 | 頻率 | 1kHz±0.2Hz正弦波 |
| 恒定電壓 | 0.6V | |
| 測量顯示范圍 | 電阻R | 10μΩ-50Ω |
| 阻抗Z/電抗X | 100μΩ-50Ω | |
| 直流電壓V | 1mV-50V | |
| 電壓的分辨率 | 1mV | |
| 相位角θ（deg） | -179.99-179.99 | |
| 量程 | 交流電阻R | 50mΩ/158mΩ/500mΩ/1.58Ω/5Ω/50Ω/500Ω |
| 直流電壓V | 0.5V/1.58V/5V/15.8V/50V | |
| 輸入電壓 | 60V | |
| 測量速度（次/秒） | 快速：4次/秒，慢速:約1.5次/秒 | |
| 比較器 | 35組，合格、警告、差分選 | |
| 量程方式 | 自動 | |
| 觸發方式 | 內部、總線 | |
| 操作功能 | 儀器故障檢測；短路清“0”；開路清“0”；35組比較設置的存儲/加載，手自動數據的讀取及刪除 | |
| 接口 | Mini-USB | |
| 通用技術參數 |
|
|
| 工作環境 | 溫度 | 0℃-40℃ |
| 濕度 | ≤90%RH | |
| 適配器電源要求 | 電壓 | 198V-242V |
| 頻率 | 47Hz-63Hz | |
| 電池電源要求 | 電壓 | 6V-17V |
| 功耗 | 短路 | 0.3W |
| 開路 | 0.15W | |
| 體積（H×W×D） | 200mm×90mm×40mm | |
| 重量 |
約0.35kg |
|
